프레스 자동화설비

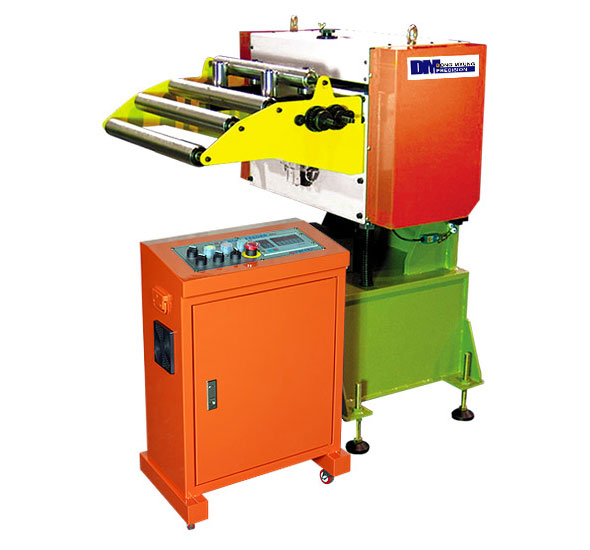

NC ROLL FEEDER
- 특징 및 장점
- 견고한 내구성 및 탁월한 고속 이송
- 간단한 조작방식 – 피딩거리 조절 간단
- AC 서보모터 사용으로 다른 장치와의 동기운전 가능
- 연결배선 로드화로 설치가 용이
- 상롤 죠인트 동력방식으로 롤개폐시 롤오차 최소화
- 롤 릴리스의 순발력이 탁월함
- 노이즈 현상 완전 제거
- 기타 검출장치 설치 용이
- 사양
| 구분/기종 | 단위(Unit) | DMNCRF- 3016 |
DMNCRF- 4016 |
DMNCRF- 5016 |
DMNCRF- 3032 |
DMNCRF- 4032 |
DMNCRF- 5032 |
DMNCRF- 6032 |
DMNCRF- 8032 |
DMNCRF- 4060 |
DMNCRF- 6060 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 재료폭 Material Width |
㎜ | 300 | 400 | 500 | 300 | 400 | 500 | 600 | 800 | 400 | 600 |
| 재료두께 Material Thickness |
㎜ | 0.15~1.6 | 0.6~3.2 | 0.9~6.0 | |||||||
| 두께X소재폭 Relationship Between Width& Thickness |
t x ㎜ | - | 2.0x500 | 2.0x600 | 2.0x800 | 2.0x400 | 2.0x600 | ||||
| 1.6x300 | 1.6x400 | 1.6x500 | 3.2x300 | 3.2x400 | 3.2x400 | 3.2x450 | 3.2x500 | 6.0x300 | 6.0x400 | ||
| 이송량 Feeding Picth |
㎜ | 9999.99 | |||||||||
| 이송속도 Top Speed |
m/min | 22 | 22 | 16 | |||||||
| 서보용량 Main Servo Motor |
㎾ | 2.0 | 3.5 | 3.5 | 5.0 | ||||||
| 롤개폐방법 Releasing Methode |
AIR CYLINDER | ||||||||||
| 사용전원 Power Supply |
v | AC220V / 60Hz | |||||||||
| 사용공기압 Pneumatic Pressure |
㎏/㎠ | 5.0 | |||||||||
| 운전방식 Operating Mode |
- | Press & Feeder master, Digital S/W Set | |||||||||
| 옵션 Options |
- | Down Trans 말단 검출장치(Terminal Detectors) Feed Rolls Covered With Urethane 오일공급기(Oil Supplying Device) |
|||||||||
