프레스 자동화설비

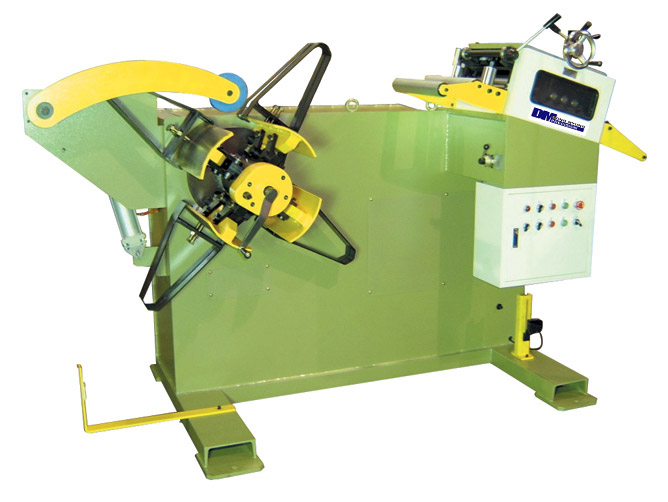

LEVELLER UNCOILER
- 특징 및 장점
- 언코일러 Loop 방식
-레벨러 및 언코일러 단독 Loop 구동 (박판재 작업시 적합)
-언코일러 무구동으로 레벨러 강제구동 (후판 및 중판재 작업시 적합)
- 레벨러와 언코일러 일체형으로 공간 절약
- 롤 압축량 조절로 교정방향을 조절
- 드럼 확축방식의 다양한 선택
- 핀치 압입의 스프링식 및 실린더 압입방식
- 사양
| 구분/기종 | 단위(Unit) | DMLU- 1516 |
DMLU- 2016 |
DMLU- 3016 |
DMLU- 2032 |
DMLU- 3032 |
DMLU- 4032 |
DMLU- 5032 |
DMLU- 6032 |
DMLU- 3045 |
DMLU- 4045 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 재료폭 Material Width |
㎜ | 150 | 200 | 300 | 200 | 300 | 400 | 500 | 600 | 300 | 400 |
| 재료두께 Material Thickness |
㎜ | 0.15~1.6 | 0.8~3.2 | 1.2~4.5 | |||||||
| 이동속도 Top Speed |
m/min | 22 | 22 | 16 | |||||||
| 코일중량 Coil Weight |
kg | 300~1000 | 500~2000 | 2000~5000 | |||||||
| 코일내경 Coil In Dia |
㎜ | 400(508) | 508 | 508 | |||||||
| 코일외경 Coil Out Dia |
㎜ | 1,200 | 1,500 | 1,500 | |||||||
| 드럼확축방식 Drum Expansion |
수동 핸들식(Manual Operation) | 감속 핸들식(Reduction Operation) | 유압 확축식 (Possible to Enlarge or Reduce Through Hydraulic Pressure) |
||||||||
| 핀치압착 Pinch roll Up/Down |
캠핸들 cam handle |
에어 실린더 Air Cylinder |
|||||||||
| 사용전원 Power Supply |
v | AC 200V(380) | |||||||||
| 운전방식 Operating Mode |
- | Uncoiler: Photo Sensor, Leveller: Dancing Bar | |||||||||
| 옵션 Options |
- | 인버터(Inverter), 행거덮판(Hanger Cover) | |||||||||
