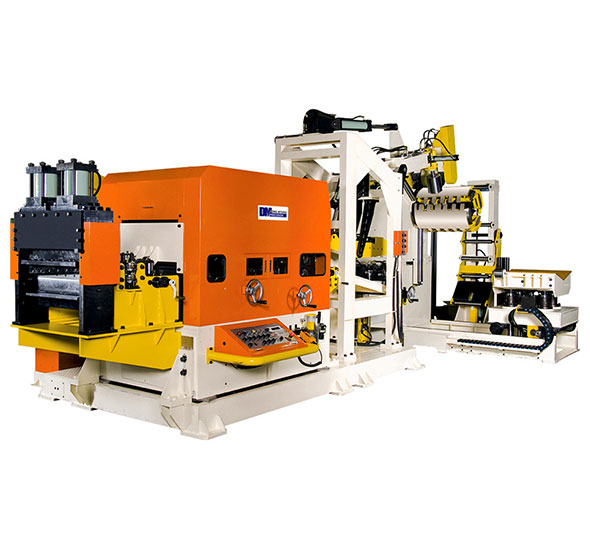

NC LEVELLER FEEDER(TH-TYPE)
- 기계구성
- End Shear (Option)
- Oiler (Option)
- NC Leveller Feeder
- Entry Guide
- Opener
- Drum Support (Option)
- Auto Uncoiler
- Coil Lift
- Loop Sensor
- Coil Car
- 코일 진입
- 후판 코일의 원활한 진입을 위해 코일 리프터 및 코일 인서트 유니트로 안내하여 강제 진입시킨다.
- 코일 진입시까지 강력한 유압 작동으로 움직이므로 작업자가 별도의 수작업 없이 진입할 수 있다.
- 코일 풀림
- 언코일러 회전력과 오프너롤의 회전력이 차동됨으로 코일의 헝클림을 개선하였고, 회전 및 정지시 가감속 장치로 정숙하게 작동한다.
- 언코일러에 3개소 고정 코일 가이드 및 오프너롤의 댄싱가이드롤이 있어 코일의 외부 삐침을 방지한다.
- 코일의 진직도 및 정확도
- 후판소재의 상방향 휨을 고려하여 롤을 배치하였고, 좌우 기울기 조절로 소성변형에 의한 진직도를 높이고 핀치롤의 동력전달을 상롤 조인트 방식을 적용하여 상승시 롤의 회전을 방지하여 피딩 정확도를 높였다.
- 교정능력
| Model | DMNCLF-500TH(C) | DMNCLF-600TH(C) | DMNCLF-700TH(C) | DMNCLF-800TH(C) | DMNCLF-900TH(C) | DMNCLF-1000TH(C) | |
|---|---|---|---|---|---|---|---|
| Thickness (mm) |
3.2 | 500 | 600 | 700 | 800 | 900 | 1000 |
| 4 | |||||||
| 4.5 | |||||||
| 5 | |||||||
| 6 | 600 | 700 | 700 | 700 | |||
| 7 | 500 | 500 | 600 | 600 | 600 | ||
| 8 | 400 | 400 | 400 | 500 | 500 | 500 | |
| 9 | 350 | 350 | 350 | 450 | 450 | 450 | |
| 10 | 250 | 250 | 250 | 350 | 350 | 350 | |
| 11 | 150 | 150 | 150 | 200 | 200 | 200 | |
- 사양
| Model | 단위(Unit) | DMNCLF-500TH(C) | DMNCLF-600TH(C) | DMNCLF-700TH(C) | DMNCLF-800TH(C) | DMNCLF-900TH(C) | DMNCLF-1000TH(C) |
|---|---|---|---|---|---|---|---|
| 재료폭 Material Width |
㎜ | 500 | 600 | 700 | 800 | 900 | 1000 |
| 재료두께 Material Thickness |
㎜ | 3.2~11.0 | |||||
| 코일내경 Material In Dia |
㎜ | 508(600) | |||||
| 코일외경 Material Out Dia |
㎜ | 1,800 | |||||
| 이송량 Feeding Picth |
㎜ | 9999.99 | |||||
| 이송속도 Top Speed |
m/min | 16 | |||||
| 재료중량 Coil Weight |
㎏ | 7,000 | 10,000 | ||||
| 드럼확축방식 Drum Expansion |
- | 유압 확축식 Possible to enlarge or reduce through hydraulic pressure |
|||||
| 서보용량 Main Servo Motor |
㎾ | 22 | 22~37 | ||||
| 사용공기압 Pneumatic Pressure |
㎏/㎠ | 5 | |||||
| 운전방식 Operating Mode |
- | Press & Feeder master, Digital S/W Set | |||||
| 옵션 Options |
- | Coil Car, End Shear, 오일도포장치(oil spraying device), 오일공급기(oil supplying device) | |||||
