프레스 자동화설비

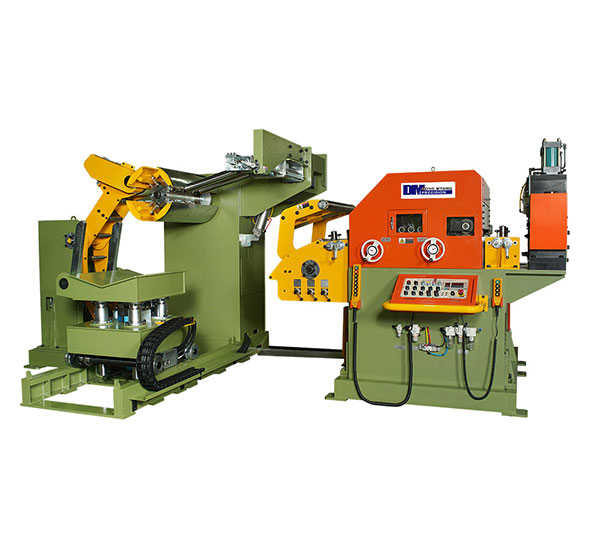

NC LEVELLER FEEDER(MT-TYPE)
- 기계구성
- End Shear (Option)
- Oiler (Option)
- NC Leveller Feeder
- Entry Guide
- Opener
- Drum Support (Option)
- Auto Uncoiler
- Coil Lift
- Loop Sensor
- Coil Car
- 특징 및 장점
- 중판 소재작업의 적합
- 다양한 기종선택
- 작업의 간편성과 무소음 중점
- 작업높이 조절이 용이
- 캠방식 및 링크방식의 릴리스 시스템
- 죠인트 사용으로 인한 정확한 피딩 및 릴리스 순발력 향상
- 메인조작반의 일체화
- 진입가이드롤 보강으로 진직성 향상
- 코일 관성 흡수능력의 우수
- AC 서보모터 선택으로 정밀도 유지 및 간단한 위치거리 설정
- 교정능력
| Model | DMNCLF-400MT(C) | DMNCLF-500MT(C) | DMNCLF-600MT(C) | DMNCLF-700MT(C) | DMNCLF-800MT(C) | DMNCLF-1000MT(C) | |
|---|---|---|---|---|---|---|---|
| Thickness (mm) |
1.2 | 400 | 500 | 600 | 700 | 800 | 1000 |
| 1.6 | |||||||
| 2.0 | |||||||
| 2.3 | 900 | ||||||
| 2.6 | 700 | 800 | |||||
| 3.2 | 600 | 600 | 700 | ||||
| 4.0 | 500 | 500 | 550 | 650 | |||
| 4.5 | 400 | 450 | 450 | 500 | 600 | ||
| 5.0 | 350 | 350 | 400 | 400 | 450 | 550 | |
| 6.0 | 300 | 300 | 350 | 350 | 400 | 500 | |
- 사양
| Model | 단위(Unit) | DMNCLF-400MT(C) | DMNCLF-500MT(C) | DMNCLF-600MT(C) | DMNCLF-700MT(C) | DMNCLF-800MT(C) | DMNCLF-1000MT(C) |
|---|---|---|---|---|---|---|---|
| 재료폭 Material Width |
㎜ | 400 | 500 | 600 | 700 | 800 | 1000 |
| 재료두께 Material Thickness |
㎜ | 1.2~6.0 | |||||
| 코일내경 Material In Dia |
㎜ | 508(600) | |||||
| 코일외경 Material Out Dia |
㎜ | 1,800 | |||||
| 이송량 Feeding Picth |
㎜ | 9999.99 | |||||
| 이송속도 Top Speed |
m/min | 16 | |||||
| 재료중량 Coil Weight |
㎏ | 5,000 | 5,000~7,000 | ||||
| 드럼확축방식 Drum Expansion |
- | 유압 확축식 Possible to enlarge or reduce through hydraulic pressure |
|||||
| 서보용량 Main Servo Motor |
㎾ | 7.0 | 7.0~11.0 | ||||
| 사용공기압 Pneumatic Pressure |
㎏/㎠ | 5 | |||||
| 운전방식 Operating Mode |
- | Press & Feeder master, Digital S/W Set | |||||
| 옵션 Options |
- | Coil Car, End Shear, 오일도포장치(oil spraying device), 오일공급기(oil supplying device) | |||||
