프레스 자동화설비

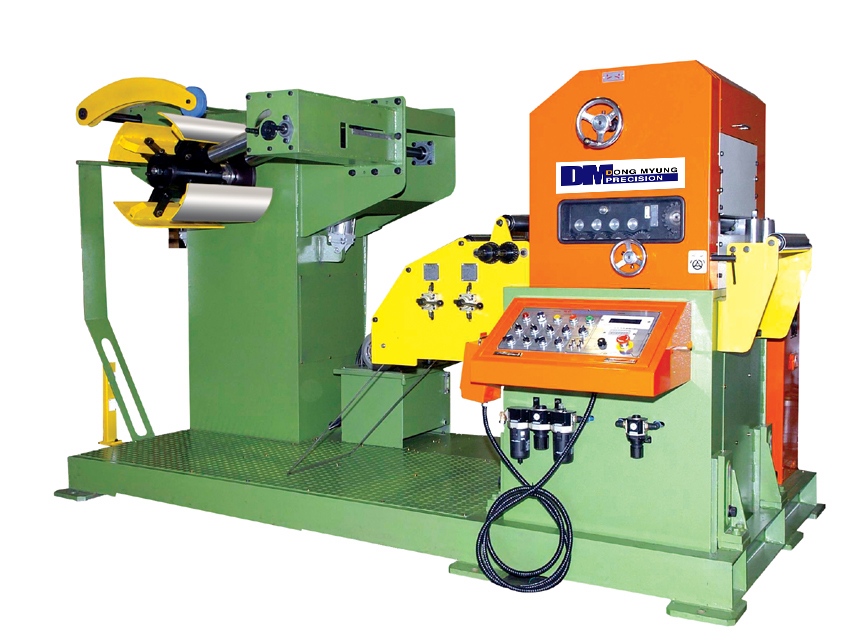

NC LEVELLER FEEDER(L-TYPE)
- 특징 및 장점
- 박판 소재작업의 적합
- 콤팩트한 라인 구성
- 작업의 간편성과 무소음 중점
- 작업높이 조절이 용이
- 캠방식 및 링크방식의 릴리스 시스템
- 죠인트 사용으로 인한 정확한 피딩 및 릴리스 순발력 향상
- 메인조작반의 일체화
- 진입가이드롤 보강으로 직진성 향상
- 코일 LOOP 선택 및 다양한 기종선택
- AC 서보모터 선택으로 정밀도 유지 및 간단한 위치거리 설정
- 교정능력
| Model | DMNCLF- 300L(C) |
DMNCLF- 400L(C) |
DMNCLF- 500L(C) |
DMNCLF- 600L(C) |
DMNCLF- 700L(C) |
|
|---|---|---|---|---|---|---|
| Thickness (mm) |
0.3-0.8 | 300 | 400 | 500 | 600 | 700 |
| 1 | ||||||
| 1.2 | 650 | |||||
| 1.6 | 430 | 425 | 420 | |||
| 1.8 | 350 | 345 | 345 | 340 | ||
| 2 | 270 | 270 | 260 | 260 | 250 | |
| 2.3 | 200 | 200 | 190 | 190 | 180 | |
- 사양
| 구분/기종 | 단위(Unit) | DMNCLF- 300L(C) |
DMNCLF- 400L(C) |
DMNCLF- 500L(C) |
DMNCLF- 600L(C) |
DMNCLF- 700L(C) |
DMNCLF- 800L(C) |
DMNCLF- 900L(C) |
DMNCLF- 1000L(C) |
DMNCLF- 1200L(C) |
DMNCLF- 1300L(C) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 재료폭 Material Width |
㎜ | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1300 |
| 재료두께 Material Thickness |
㎜ | 0.5~2.3 | 0.6~2.3 | ||||||||
| 코일내경 Material In Dia |
㎜ | 508(400) | 508 | ||||||||
| 코일외경 Material Out Dia |
㎜ | 1,300 | 1,500 | ||||||||
| 이송량 Feeding Picth |
㎜ | 9999.99 | |||||||||
| 이송속도 Top Speed |
m/min | 25 | 25 | ||||||||
| 재료중량 Coil Weight |
㎏ | 3,000~5,000 | 3,000~7,000 | ||||||||
| 드럼확축방식 Drum Expansion |
- | 유압 확축식(Possible to enlarge or reduce through hydraulic pressure) 수동 핸들식(Manual operation) |
|||||||||
| 서보용량 Main Servo Motor |
㎾ | 3.5 | 5.0 | 7.0 | 11.0 | ||||||
| 사용공기압 Pneumatic Pressure |
㎏/㎠ | 5 | |||||||||
| 운전방식 Operating Mode |
- | Press & Feeder master, Digital S/W Set | |||||||||
| 옵션 Options |
- | Coil Car, End Shear, 오일도포장치(oil spraying device), 오일공급기(oil supplying device) | |||||||||
