프레스 자동화설비

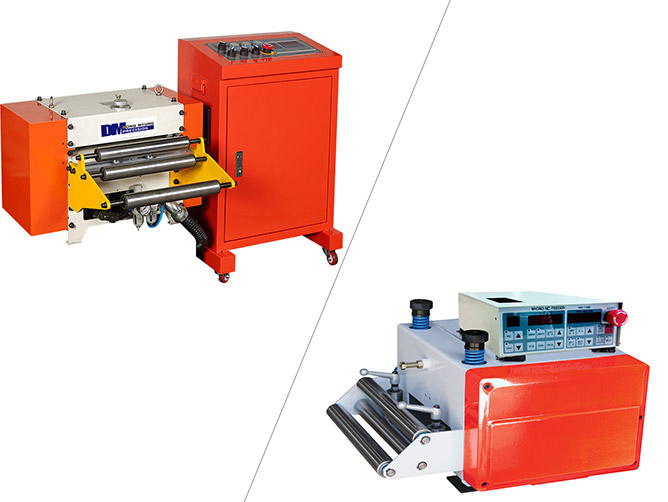

MINI NC ROLL FEEDER
- 특징 및 장점
- 견고한 내구성 및 탁월한 고속 이송
- 간단한 조작방식 – 피딩거리 조절 간단
- AC 서보모터 사용으로 다른 장치와의 동기운전 가능
- 연결배선 로드화로 설치가 용이
- 상롤 죠인트 동력방식으로 롤개폐시 롤오차 최소화
- 롤 릴리스의 순발력이 탁월함
- 노이즈 현상 완전 제거
- 기타 검출장치 설치 용이
- 사양
| 구분/기종 | 단위(Unit) | DMMNCRF- 150M |
DMMNCRF- 200M |
DMMNCRF- 300M |
DMMNCRF- 400M |
DMMNCRF- 500M |
DMICRO- 150 |
DMICRO- 200 |
DMICRO- 300 |
DMICRO- 400 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 재료폭 Material Width |
㎜ | 150 | 200 | 300 | 400 | 500 | 150 | 200 | 300 | 400 | |
| 재료두께 Material Thickness |
㎜ | 0.15~3.2 | 0.1~2.3 | ||||||||
| 두께X소재폭 Relationship Between Width& Thickness |
t x ㎜ | 0.8X150 | 0.8X200 | 1.0X300 | 1.0X400 | 1.0x500 | 0.5x150 | 0.5x200 | 0.5x300 | 0.5x400 | |
| 3.2x80 | 3.2x100 | 3.2x80 | 3.2x100 | 3.2x100 | 2.3x50 | 2.3x80 | 2.3x100 | 2.3x100 | |||
| 이송량 Feeding Picth |
㎜ | 9999.99 | |||||||||
| 이송속도 Top Speed |
m/min | 45 | 28 | ||||||||
| 서보용량 Main Servo Motor |
㎾ | 0.6~1.0 | 1.0 | 0.5 ~ 0.8 | |||||||
| 롤개폐방법 Releasing Methode |
AIR CYLINDER | ||||||||||
| 사용전원 Power Supply |
v | AC220V / 60Hz | |||||||||
| 사용공기압 Pneumatic Pressure |
㎏/㎠ | 5.0 | |||||||||
| 운전방식 Operating Mode |
- | Press & Feeder master, Digital S/W Set | |||||||||
| 옵션 Options |
- | 말단 검출장치(Terminal Detectors) 2 Step Feed Control Unit Feed Rolls Covered with Urethane |
|||||||||
