프레스 자동화설비

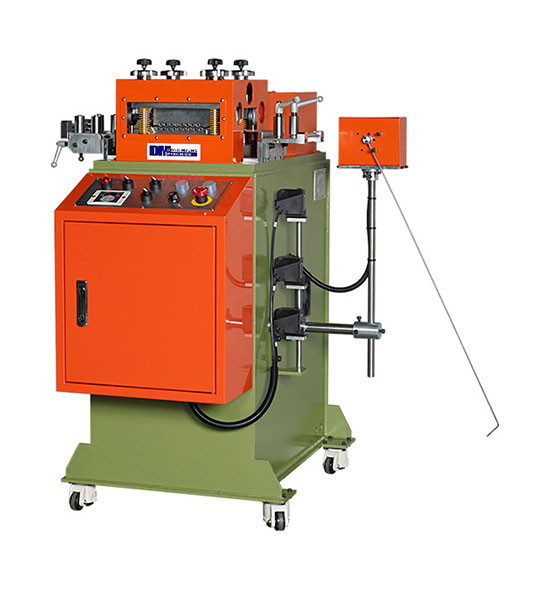

FINE LEVELLER

  • null
    특징 및 장점
  • 정밀 레벨링 기능
  • 인버터 사용으로 속도 조절이 편리
  • 4Point 조절방식으로 재료 휨의 방향조절이 가능
  • 유니버셜 죠인트 동력방식으로 등력분포
  • O.U밴딩 롤 삽입으로 소재 방향성 확보
  • 백업롤 사용으로 롤 처짐 방지
  • null
    사양
구분/기종 단위(Unit) DMFL-
1010		 DMFL-
1510		 DMFL-
2010		 DMFL-
1512		 DMFL-
2012		 DMFL-
1532		 DMFL-
2032		 DMFL-
6032
재료폭
Material Width		 ㎜ 100 150 200 150 200 150 200 600
재료두께
Material Thickness		 ㎜ 0.15~1.0 0.3~1.2 0.5~3.2 1.2~3.2
두께X소재폭
Relationship Between
Width& Thickness		 t x ㎜ 0.5x100 0.3x150 0.3x200 0.8x150 0.5x200 1.0x150 1.2x200 2.3x600
1.0x30 1.0x30 1.0x50 1.2x100 1.2x100 3.2x100 3.2x100 3.2x400
이송속도
Top Speed		 m/min 5~16 5~12 5~10 3~8
교정롤경
Straightening Roll Dia		 ㎜ Ø12 Ø22 Ø45 Ø68
교정롤수
Level Roll		 ea 9/9 6/7
모터용량
Main Motor		 kw 0.75~1.5 2.2 3.75
사용전원
Power Supply		 v AC220V(380)
운전방식
Operating Mode		 - Dancing Bar
옵션
Options		 - 상롤 개폐형 (Upper Roll Open)
