프레스 자동화설비

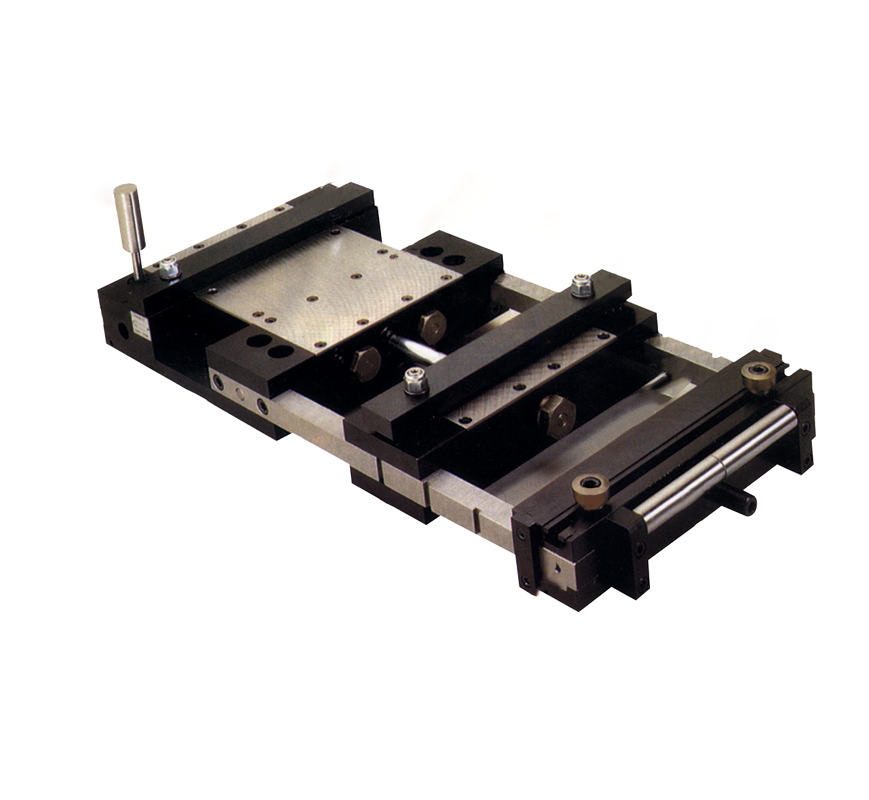

AIR FEEDER
- 특징 및 장점
- 이송 클램프의 인장력 증강으로 소재의 미끄럼을 방지하여
정밀도 향상 - 고정부와 이송부의 마찰시 에어쿠션으로 인한 Feeder의 보호
- 본체와 소재 ,마찰 부품의 호환성
- 견고한 가드레일과 간편한 장착
- Pilot 변형, 전자변형, 전자변 + 릴리즈형
- 기본 사양 이외에는 특별주문으로 특수모델 제작
- 사양
| 구분/기종 | 단위(Unit) | AF- 0405 |
AF- 0415 |
AF- 060 |
AF- 0615 |
AF- 100 |
AF- 1030 |
AF- 150 |
AF- 1530 |
AF- 200D |
AF- 250D |
AF- 300D |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 최대재료폭 | ㎜ | 40 | 40 | 60 | 60 | 100 | 100 | 150 | 150 | 200 | 250 | 300 |
| 최대이송길이 | ㎜ | 50 | 150 | 60 | 150 | 100 | 300 | 150 | 300 | 200 | 250 | 300 |
| 최대재료두께 | ㎜ | 1.2 | 0.6 | 2 | 1.2 | 2.3 | 1.4 | 2.3 | 1.8 | 2.3 | 2.5 | 2.5 |
| 최고공기압 | ㎏/㎠ | 7 | ||||||||||
| 분당행정수 | spm | 220 | 60 | 200 | 55 | 165 | 50 | 120 | 45 | 100 | 65 | 50 |
| 고정클램프압력 | kg | 60 | 60 | 122 | 122 | 158 | 198 | 198 | 198 | 366 | 492 | 647 |
| 이동클램프압력 | kg | 60 | 60 | 122 | 122 | 158 | 198 | 198 | 198 | 366 | 492 | 647 |
| 인장력 | kg | 17 | 17 | 33 | 33 | 47 | 68 | 63 | 68 | 126 | 163 | 163 |
| 에어소모량 | L/min | 32 | 26 | 78 | 45 | 124 | 145 | 178 | 130 | 376 | 423 | 363 |
| 제품무게 | kg | 3.2 | 4.2 | 5.2 | 6.8 | 10.8 | 19 | 17.2 | 23 | 32.2 | 49.6 | 65 |
